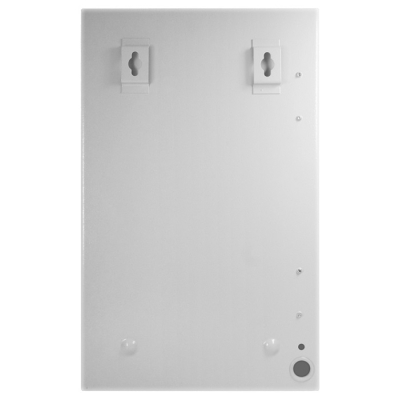

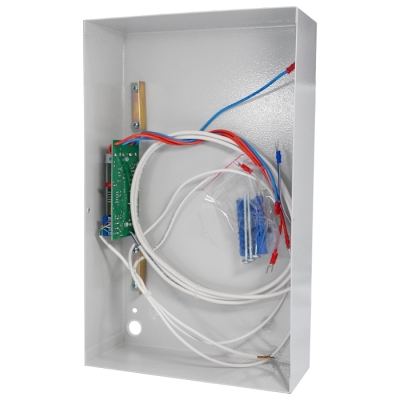

Бокс-12 исп.01 (Бокс-12/34М5-Р) Болид Бокс для АКБ

Бокс для АКБ
Производитель: Болид

Купить Бокс-12 исп.01 (Бокс-12/34М5-Р) Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:3 968 руб.
Опт:3 611 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание Бокс-12 исп.01 (Бокс-12/34М5-Р) Болид:

Бокс-12 исп.01 (Бокс-12/34М5-Р) – металлический бокс для размещения 2-х АКБ 12 В / 17 A·ч, применяемый совместно с блоками питания 12 В DC компании Болид (например РИП-12 исп.15РИП-12 исп.16, РИП-12 исп.17) или аналогичными с наличием специальных входов, возможностью подключения внешних АКБ емкостью 17 A·ч и током их заряда не более 5 А.

Особенности и функции Бокс-12 исп.01 (Бокс-12/34М5-Р)

  • Возможность размещения 2-х АКБ 12 В / 17 A·ч.
  • Защита выхода и встроенных АКБ от переплюсовки.
  • Защита АКБ от КЗ и перегрузок по выходу с последующим восстановлением нормальной работы после устранения проблемы.
  • Контроль уровня заряда АКБ с защитой их от перезаряда и глубокого разряда.
  • Выдача сообщений о текущем состоянии АКБ:

      - по интерфейсу, при подключении к РИП со специальными входами;
      - через 2 выхода типа «открытый коллектор» с макс. коммутируемым напряжением 30 В и током 100 мА.

  • Тестирование состояния встроенных АКБ по команде от РИП.
  • Прочный металлический корпус с защитой IP30.
  • Стабильная работа в температурном диапазоне -10...+40 °С.
  • Средний срок эксплуатации составляет не менее 10 лет
  • Монтаж на стену накладным способом, все необходимые крепежные элементы включены в комплект поставки.

Подробное описание

Схемы подключения Болид Бокс-12 исп.01 (Бокс-12/34М5-Р)

Схема подключения Болид Бокс-12 исп.01 (Бокс-12/34М5-Р)_1

Схема подключения Болид Бокс-12 исп.01 (Бокс-12/34М5-Р)_2

<< свернуть

Характеристики

Резервированный источник питания Болид Бокс-12 исп.01 (Бокс-12/34М5-Р)
Диапазон выходного напряжения 10-14 В
Максимальный ток нагрузки 8 А
Максимально допустимый ток заряда АКБ от РИП 5 А
Количество и емкость устанавливаемых АКБ 2 х 17 A·ч
Интерфейс подключения к РИП двухпроводный, сеансы передачи информации каждые 10 с
Количество и тип выходов 2 шт., открытый коллектор
Максимальное напряжение и ток выходов 30 В, 100 мА
Материал корпуса металл
Степень защиты IP30
Рабочий диапазон температур -10...+40 °С
Габаритные размеры 222х356х96 мм
Вес 14 кг
Тип монтажа настенный, навесной
Средний срок службы 10 лет
Тип подключения параллельно клеммам АБ, установленной в РИП
Тип клемм тип «U» под болт М5
Комплектация Болид Бокс-12 исп.01 (Бокс-12/34М5-Р)
Бокс-12 исп.01 (Бокс-12/34М5-Р) 1 шт.
Руководство по эксплуатации 3 шт.
Шуруп 5х70 (с дюбелем) 3 шт.
Перемычка на плату (ХР2) 1 шт.
