МКС РИП Болид Модуль контроля состояния РИП

Модуль контроля состояния РИП
Производитель: Болид

Купить МКС РИП Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:1 045 руб.
Опт:951 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание МКС РИП Болид:

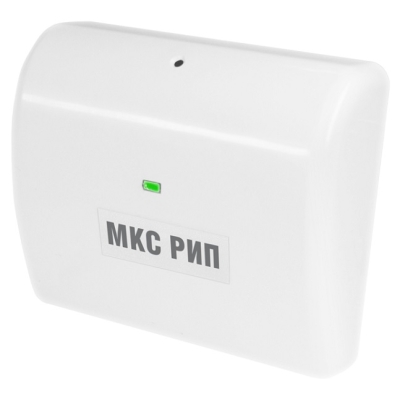

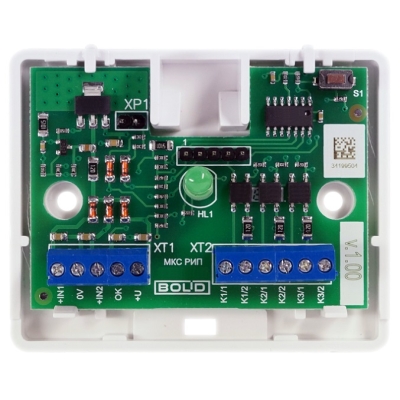

Болид МКС РИП - модуль контроля состояния РИП от компании Болид, предназначенный для приема сигналов от РИП или других устройств с выходами типа «открытый коллектор» и их дальнейшей передачи во внешние цепи через выходные оптореле. Выполнен в малогабаритном пластиковом корпусе IP30, питание 10-30 В получает от контролируемого устройтва или дополнительного РИП. Монтаж выполняется накладным способом на стену с винтовым креплением к поверхности или непосредственно в корпус РИП с креплением на двухсторонний скотч.

Особенности и функции МКС РИП

  • Контроль состояния РИП (напряжения на входе, выходе и АКБ) или выходов типа «открытый коллектор».
  • Выдача извещений во внешние цепи через 3 выходных оптореле с макс. коммутируемым напряжением 80 В и током 50 мА.
  • Информативная световая индикация текущего состояния РИП.
  • Питание 10-30 В DC от контролируемого или дополнительного РИП.
  • Малогабаритный корпус из негорючего пластика.
  • Защита IP20.
  • Стабильная работа в температурном диапазоне -30...+50 °С.
  • Средний срок эксплуатации составляет не менее 10 лет.

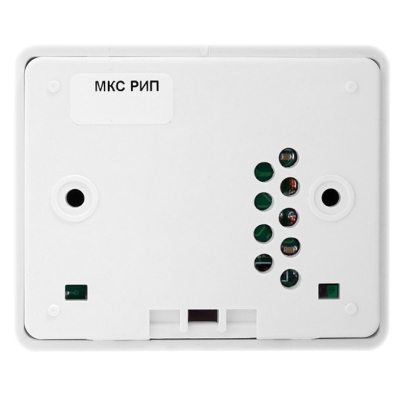

  • Монтаж на стену или непосредственно в корпус РИП.

Подробное описание

Схема подключения МКС РИП в режиме контроля состояния РИП-12/24

Схема подключения Болид МКС РИП_1

Схема подключения МКС РИП в режиме цифровых входов

Схема подключения Болид МКС РИП_2

<< свернуть

Характеристики

Модуль контроля состояния РИП Болид МКС РИП
Источник питания 10-30 В (выход РИП)
Максимальный ток потребления ≤ 30 мА
Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения ≤ 7 мА
Количество контролируемых входов 3
Количество выходных реле 3
Сопротивление контактов выходных реле в замкнутом состоянии ≤ 50 мОм
Максимальное напряжение, коммутируемое контактами реле 80 В
Максимальный ток, коммутируемый контактами реле 50 мА
Световая индикация +
Материал корпуса пластик, не поддерживающий горение
Степень защиты IP20
Рабочий диапазон температур -30...+50 °С
Относительная влажность до 90% при +25 °C
Габаритные размеры 75х65х25 мм
Вес 0.1 кг
Средний срок службы 10 лет
Тип монтажа настенный навесной
Тип подключения
- клеммные колодки под винт
- сечение провода 0.2...1.0 мм²
Блок защитный коммутационный МКС РИП
Модуль МКС РИП 1 шт.
Зажим для проводов 3MR («клипса») 2 шт.
Скотч 2-х сторонний (ширина 20 мм, толщина 1 мм) 0.1 м
Провод многожильный 0,5 мм2, красный 0.3 м
Шуруп 1-3×25.016 2 шт.
Дюбель 6х30 2 шт.
Джампер MJ-0-6 1 шт.
Руководство по эксплуатации 1 шт.
