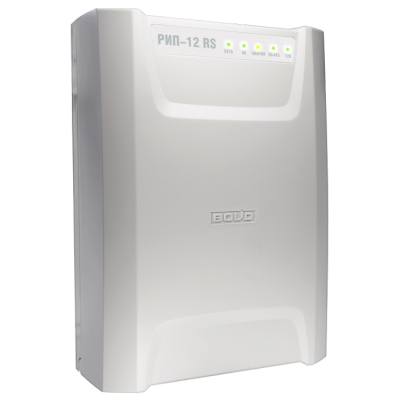

РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) Болид Резервированный источник питания с RS-485

Резервированный источник питания с RS-485
Производитель: Болид

Купить РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:7 527 руб.
Опт:6 850 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) Болид:

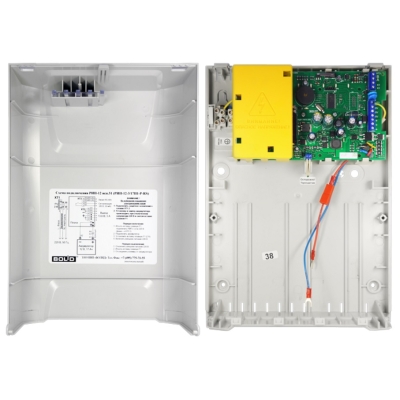

Болид РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) – резервированный источник питания с RS-485, предназначенный для подачи питающего напряжения 12 В DC на оборудование противопожарных, охранных и инженерных систем с возможностью удаленного управления и обмена данными с ПКУ С2000М или ПК с ПО АРМ «Орион Про» по RS-485 (прот. Орион). Блок выполнен в прочном корпусе IP30 из пластика, не поддерживающего горение, снабжен 5 световыми индикаторами, звуковым сигнализатором и датчиком вскрытия корпуса. Для выдачи во внешние цепи сигналов о наличии неисправности предусмотрен релейный выход (оптореоле) с макс. коммутируемым напряжением 80 В и током 50 мА.

Особенности и функции РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)

  • Групповое питание оборудования стабилизированным напряжением 12 В DC.
  • Защита выходов от превышения напряжения и КЗ с последующим восстановлением нормальной работы после устранения проблемы.
  • Информативная светодиодная и звуковая индикация текущего состояния РИП – наличия/отсутствия сетевого напряжения,  состояния АКБ и выхода (КЗ, перегрузка), наличия связи по RS-485.
  • Возможность удаленного конфигурирования и управления по RS-485 (прот. Орион).
  • Измерение напряжения на входе, выходах и АКБ, а также выходного тока (ток нагрузки) с передачей данных по RS-485 на ПКУ С2000М или ПК с ПО АРМ «Орион Про».
  • Передача сигналов о неисправности через выходное оптореле 80 В / 50 мА.
  • Контроль напряжения и тока зарядного устройства.
  • Контроль состояния и цепей подключения АКБ.
  • Защита АКБ от глубокого разряда путем отключения от нагрузки при снижении напряжения до 10 В.
  • Энергонезависимая память для хранения до 95 событий системы.
  • Простое конфигурирование при помощи ПК с UProg.
  • Малогабаритный корпус из пластика, не поддерживающего горение.
  • Защита IP30.
  • Датчик вскрытия корпуса.
  • Стабильная работа в температурном диапазоне -10...+40 °С.
  • Средний срок эксплуатации составляет не менее 10 лет при условии своевременной замены АКБ (1 раз в 5 лет).

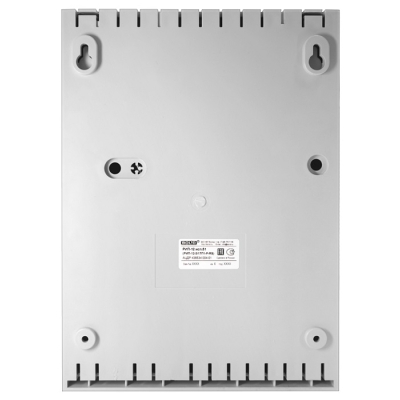

  • Монтаж на стену накладным способом, все необходимые крепежные элементы включены в комплект поставки.

Подробное описание

Схема подключения Болид РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)

Схема подключения Болид РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)

<< свернуть

Характеристики

Резервированный источник питания Болид РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)
Основной источник питания 150-250 В AC, 50/60 Гц
Резервный источник питания АКБ 12 В / 17 A·ч
Номинальное выходное напряжение:
- при питании от сети 13.6±0.6 В
- при питании от АКБ 9.5-13.5 В
Номинальный выходной ток 3 А
Максимальный выходной ток 4 А
Максимальная мощность, потребляемая от сети 120 ВА
Собственный ток потребления от АКБ ≤ 40 мА
Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки ≤ 120 мВ
Напряжение на батарее, при котором она отключается от нагрузки 10.2±0.6 В
Время полного заряда разряженной батареи ≤ 48 ч
Время готовности РИП к работе после включения питания ≤ 6 с
Параметры дистанционного выхода неисправности (оптореле):
- максимальные коммутируемые напряжение и ток 80 В, 50 мА
- максимальное сопротивление замкнутой цепи реле ≤ 50 Ом
- максимальный ток утечки разомкнутой цепи при напряжении 80 В ≤ 1 мкА
Буфер событий 95 событий
Световая индикация 5 светодиодных индикаторов для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор +
Датчик вскрытия корпуса +
Интерфейс RS-485, протокол Орион
Материал корпуса пластик, не поддерживающий горение
Степень защиты IP30
Рабочий диапазон температур -10...+40 °С
Относительная влажность до 90% при +25 °C
Габаритные размеры 230х320х110 мм
Масса РИП без батареи/с батареей 0.5 кг (3.5 кг с АКБ)
Средний срок службы 10 лет
Программирование РИП UProg.exe
Подключение к ПК при программировании через интерфейс RS-485 с помощью преобразователя интерфейсов
Подключение РИП:
- клеммные колодки под винт
- подключение к сети провод 0.75…2.5 мм²
- подключение нагрузки провод 0.5…2.5 мм²
- подключение RS-485, реле К1 провод 0.2…2.5 мм²
Тип монтажа настенный, навесной
Комплектация Болид РИП-12 исп.51 (РИП-12-3/17П1-Р-RS)
РИП-12 исп.51 (РИП-12-3/17П1-Р-RS) 1 шт.
Этикетка 1 шт.
Вставка плавкая Littelfuse 218002 (5х20 мм, 2 А, 250 В, Т) или аналогичная 1 шт.
Шуруп 1-4х40.019 ГОСТ 1144-80 4 шт.
Дюбель 8х40 S 4 шт.
Изолятор проходной GM-3 2 шт.
