РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) Болид Резервированный источник питания с RS-485

Резервированный источник питания с RS-485
Производитель: Болид

Купить РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:12 372 руб.
Опт:11 259 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) Болид:

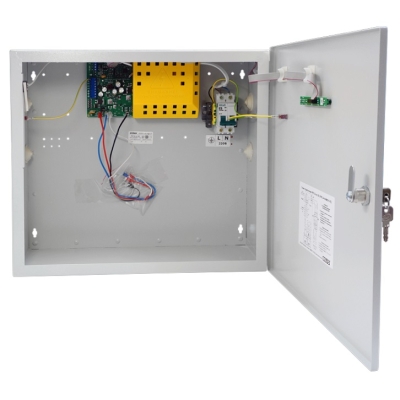

Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) – резервированный источник питания с RS-485, предназначенный для подачи питающего напряжения 24 В DC на оборудование противопожарных, охранных и инженерных систем с возможностью удаленного управления и обмена данными с ПКУ С2000М или ПК с ПО АРМ «Орион Про» по RS-485 (прот. Орион). Основным источником питания служит сеть 150-250 В, резервным – 2 АКБ 12 В емкостью по 40 A∙ч или 26 A∙ч, размещенные в корпусе РИП. Блок выполнен в прочном металлическом корпусе IP30 с распашной дверцей под ключ, снабжен звуковым сигнализатором, 5 световыми индикаторами и датчиком вскрытия корпуса. Для выдачи сигнала о наличии неисправностей во внешние цепи предусмотрен релейный выход (оптореле) с макс. коммутируемым напряжением 80 В и током 50 мА.

Особенности и функции РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)

  • Групповое питание оборудования стабилизированным напряжением 24 В DC.
  • Подключение нагрузки с суммарным токопотреблением до 4 А (5 А кратковременно).

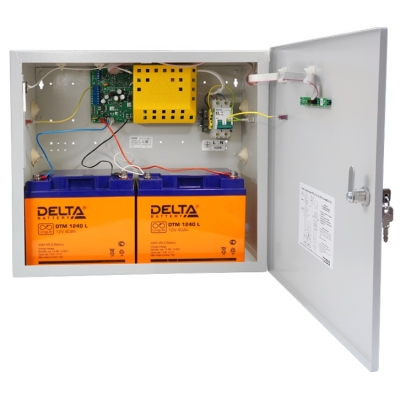

  • Основной источник питания сеть 150-250 В, резервный – 2 АКБ 12 В емкостью по 40 A∙ч или 26 A∙ч, размещенные в корпусе РИП.
  • Защита выходов от превышения напряжения и КЗ с последующим восстановлением нормальной работы после устранения проблемы.
  • Информативная светодиодная и звуковая индикация текущего состояния РИП – наличия/отсутствия сетевого напряжения,  состояния АКБ и выхода (КЗ, перегрузка), наличия связи по RS-485.
  • Возможность удаленного конфигурирования и управления по RS-485 (прот. Орион).
  • Измерение напряжения на входе, выходах и АКБ, а также выходного тока (ток нагрузки) с передачей данных по RS-485 на ПКУ С2000М или ПК с ПО АРМ «Орион Про».
  • Выдача аварийного сигнала во внешние цепи через релейный выход (оптореле) с макс. коммутируемым напряжением 80 В и током 50 мА.
  • Контроль напряжения и тока зарядного устройства.
  • Термокомпенсация ЗУ для оптимального заряда АКБ.
  • Контроль состояния и цепей подключения АКБ.
  • Защита АКБ от глубокого разряда путем отключения от нагрузки при снижении напряжения до 20 В.
  • Энергонезависимая память для хранения до 95 событий системы.
  • Простое конфигурирование при помощи ПК с UProg.

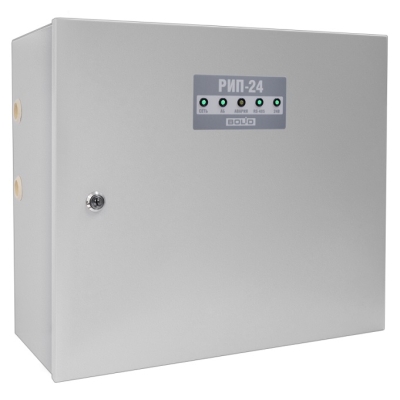

  • Прочный металлический корпус с защитой IP30.
  • Распашная дверца с встроенным замком, ключ в комплекте.
  • Датчик вскрытия корпуса.
  • Стабильная работа в температурном диапазоне -10...+40 °С.
  • Средний срок эксплуатации составляет не менее 10 лет при условии своевременной замены АКБ (1 раз в 5 лет).

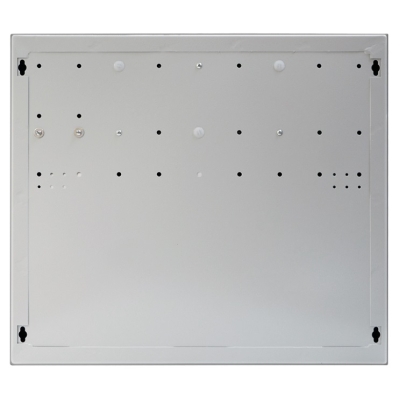

  • Монтаж на стену накладным способом, все необходимые крепежные элементы включены в комплект поставки.

Подробное описание

Схема подключения Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)

Схема подключения Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)

<< свернуть

Характеристики

Резервированный источник питания Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)
Основной источник питания 150-250 В AC, 50/60 Гц
Резервный источник питания 2 х АКБ 12 В по 40 A·ч или 26 A·ч
Выходное напряжение:
- при питании от сети 27±0.6 В
- при питании от АКБ 19-27 В
Номинальный выходной ток 4 А
Максимальный выходной ток 5 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки 225 В∙А
Максимальный потребляемый от сети ток при напряжении 150 В и номинальном токе нагрузки ≤ 1.5 А
Собственный ток потребления от АБ ≤ 80 мА
Пульсации выходного напряжения (амплитудное значение) при номинальном токе нагрузки ≤ 200 мВ
Напряжение на батареях, при котором они отключаются от нагрузки 20.4±0.6 В
Время непрерывной работы РИП от двух полностью заряженных батарей 12 В, 40 A∙ч, при токе нагрузки 4 А ≥ 8 ч
Время заряда двух разряженных батарей 12 В, 40 A∙ч ≤ 48 ч
Время технической готовности РИП к работе после включения питания ≤ 6 c
Интерфейс RS-485, протокол Орион
Буфер событий 95 событий
Релейный выход ("Неисправность") 1 шт., оптореле
Максимальные напряжение и ток коммутации 80 В, 50 мА
Защита от превышения выходного напряжения +
Световая индикация 5 светодиодных индикаторов
Звуковой сигнализатор +
Датчик вскрытия корпуса +
Тип корпуса M3
Материал корпуса металл
Степень защиты IP30
Рабочий диапазон температур -10...+40 °С
Относительная влажность до 90% при +25 °C
Вибрационные нагрузки:
- диапазон частот 1-35 Гц
- максимальное ускорение 0.5 g
Габаритные размеры 450х400х210 мм
Вес 36 кг (с АКБ)
Программирование РИП UProg.exe
Подключение к ПК при программировани через интерфейс RS-485 с помощью преобразователя интерфейсов
Средний срок службы 10 лет
Тип монтажа настенный, навесной
Подключение РИП:
- клеммные колодки под винт
- к сети провод 0.75…2.5 мм²
- к нагрузке провод 0.5…2.5 мм²
- RS-485, реле К1 провод 0.2…2.5 мм²
- к датчику вскрытия провод 0.5…2.5 мм²
Комплектация Болид РИП-24 исп.56 (РИП-24-4/40М3-Р-RS)
РИП-24 исп.56 (РИП-24-4/40М3-Р-RS) 1 шт.
Этикетка 1 шт.
Винт саморез 5×70 4 шт.
Дюбель 10×60 К 4 шт.
Ключ 2 шт.
