Тромбон - БС-16 ТРОМБОН Селектор обратной связи
Производитель: ТРОМБОН
Купить Тромбон - БС-16 ТРОМБОН по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание Тромбон - БС-16 ТРОМБОН:
Тромбон - БС-16 – селектор на 16 зон, предназначенный для реализации системы двухсторонней обратной связи зон оповещения с пожарным постом. Прибор объединяется четырехпроводной линией связи с вызывными панелями Тромбон - ВП, размещенными в зонах оповещения, и позволяет максимально быстро получать информацию о ситуации в зонах для наиболее эффективного управления процессом эвакуации и координации движения людей при возникновении пожара или обнаружении любых других чрезвычайных ситуациях в здании. Для выбора зоны связи на лицевой панели расположены кнопки с нумерацией от 1 до 16 и светодиодными индикаторами, для передачи сообщений – выносной микрофон-тангента. В качестве линии связи с вызывными панелями применяется четырехпроводный кабель, длина которого не должна превышать 400 м при одной панели в зоне и 300 м при подключении 2-х панелей. Стоит заметить, что при одновременном подключении 2-х панелей на одну линию (зону), доступна также связь между данными устройствами и все сигналы с пож. поста будут транслироваться на оба устройства одновременно. При этом связь между вызывными панелями, размещенными в разных зонах, невозможна. Для подключения линий обратной связи в блоке Тромбон - БС-16 предусмотрено 16 четырехконтактных телефонных розеток, ответные части к которым входят в комплект поставки. Основное питание блока реализовано от сети 220 В / 50 ГЦ, резервное – от встроенного РИП 12-14 В, 2.3 А*ч. Выпускается в прочном металлическом корпусе 1U для монтажа в 19´ стойку.
Основные особенности:
- Селектор на 16 зон для двухсторонней связи пож. поста с зонами оповещения.
- До 2-х вызывных панелей на зону.
- Двухсторонняя связь между вызывными панелями, подключенными к одной линии.
- До 400 м линии связи при подключении 1 вызывной панели на зону.
- До 300 м линии связи при 2-х панелях в зоне.
- Микрофон-тангента для передачи сообщений.
- Основное питание от 220 В, резервное – от встроенного РИП 12-14 В, 2.3 А*ч.
- До 5 часов работы от РИП в режиме связи и до 24 часов в дежурном режиме.
- Информативная индикация.
- Прочный металлический корпус высотой 1U для монтажа в 19´ стойку.
- Высокое качество сборки и материалов для длительной стабильной работы устройства.
Подробное описание
Схема подключения Тромбон - БС-16 к Тромбон - БС-16 КК

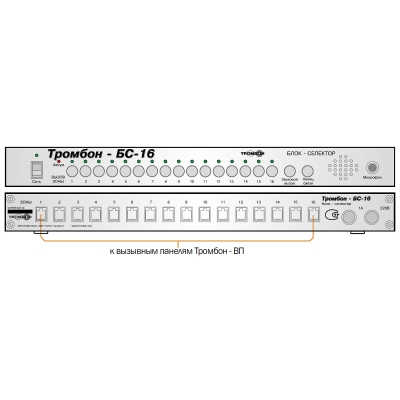

Схема подключения Тромбон - БС-16 к Тромбон – ВП
Характеристики
Селектор обратной связи Тромбон - БС-16
| Количество зон обратной связи | 16 |
| Максимальное количество подключаемых вызывных панелей к одной линии оповещения | 2 |
| Длина линии связи c одной вызывной панелью | 400 м |
| Длина линии связи c двумя вызывными панелями | 300 м |
| Тип линии связи | 4-х жильная |
| Основное питание | AC 220 В, 50 Гц |
| Мощность, потребляемая от сети переменного тока в дежурном/режиме связи | 6ВА/8ВА |
| Резервное питание | встроенный РИП |
| Напряжение встроенного источника резервного электропитания | 12-14 В |
| Емкость встроенного источника резервного электропитания | 2,3 А*ч |
| Время работы от РИП в дежурном режиме | 24 ч |
| Время работы от РИП в режиме связи | 5 ч |
| Габариты | 438х287х44 мм (1U) |
| Вес | 4.3 кг |
Комплектация Тромбон - БС-16
| Блок – селектор | 1 шт. |
| Микрофон | 1 шт. |
| Вилка на кабель, телефонная | 16 шт. |
| Паспорт | 1 шт. |
| Инструкция по эксплуатации | 1 шт. |
